Digitales Zündoszilloskop

Produktinformationen "Digitales Zündoszilloskop"

Dieser tragbare Tester ist zur Diagnose und Messung der verschiedenen Zündsysteme geeignet. Das Gerät erkennt die Messsignale automatisch und stellt alle Parameter so ein, dass eine schnelle und sichere Diagnose innerhalb von Sekunden durchgeführt wird und alle erforderlichen Informationen auf dem Display abrufbar sind. Die Spannungsversorgung des Geräts wird durch einen wiederaufladbaren Akku (LiFePO4 Batterie) bis zu 8 Stunden gewährleistet.
Anwendung findet das Gerät z. B. zur Diagnose bei Unterbrechungen im Hochspannungskreis, fehlender Kompression von Zylindern, verschmutzten Zündkerzen / Übergangswiderstand und defekter Primär- oder Sekundärwicklung.

Technische Daten
  • Display: Farbe 3,5" TFT (320 x 240 Pixel) mit Hintergrundbeleuchtung
  • Sonde: 30 cm Länge mit austauschbaren COP und SPW Messspitzen
  • Maße: 165 x 124 x 36 mm (ohne Fühler)
  • Gewicht: 420 g (ohne Fühler)
  • Drehzahlmessung:
    • Bereich: 120 bis 19.999 U/min
    • Auflösung: 1 U/min
    • Genauigkeit: ±0,5 % + 1 LSD
  • Zündspannung:
    • Bereich: 0 bis 50 kV
    • Auflösung: 0,1 kV
    • Wiederholbarkeit: ±0,2 kV
  • Funkenbrenndauer:
    • Bereich: 0 bis 10,0 ms
    • Auflösung: 0,1 ms
    • Genauigkeit: ±0,1 ms + 1 LSD
  • Primärstrom Anlaufzeit (COP-Modus):
    • Bereich: 0 bis 10,0 ms
    • Auflösung: 0,1 ms
    • Genauigkeit: ±0,1 ms + 1 LSD
  • Schließwinkel – Verweilzeit (Zündkabel):
    • Bereich: 0 bis 10,0 ms
    • Auflösung: 0,1 ms
    • Genauigkeit: ±0,1 ms + 1 LSD
Lieferumfang
  • 1 x Zündoszilloskop mit Gummischutzhülle
  • 1 x bewegliche Sonde
  • 1 x Zündspulen-Messspitze (COP)
  • 1 x Zündkabel-Messspitze (SPW)
  • 1 x USB-Mikrokabel
  • 1 x AC-Ladegerät Adapter
  • 1 x Hartschalenkoffer
Produktvideo

Accessory Items

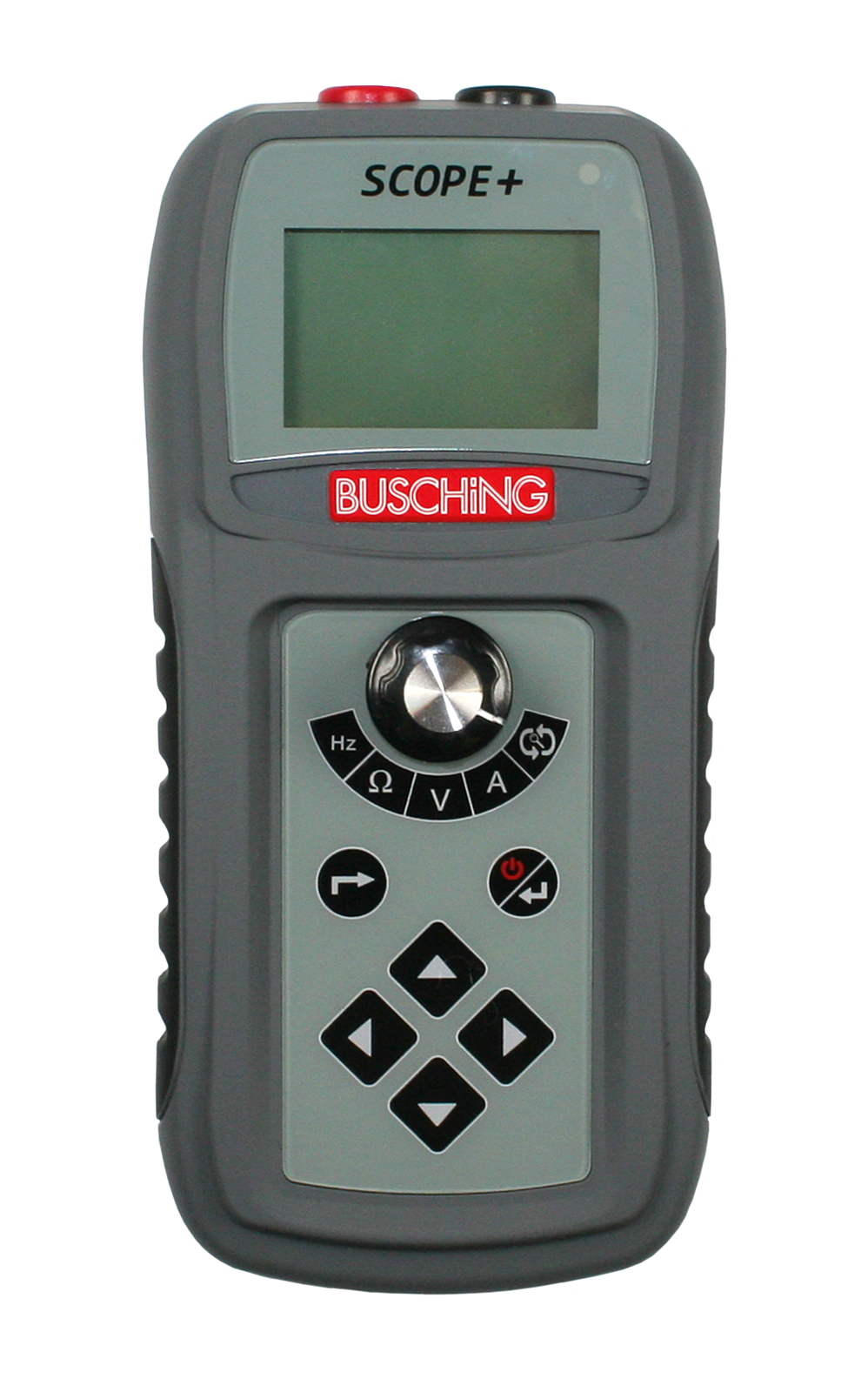

Multi-Logikprüftester "Scope+"
Das "SCOPE+" vereint die Funktionen von Multimeter und -tester in einem Gerät. Der Tester ermöglicht eine schnelle Diagnose der KfZ-Elektrik. Die Messergebnisse werden sowohl graphisch angezeigt als auch akustisch wiedergegeben.

239,90 €*

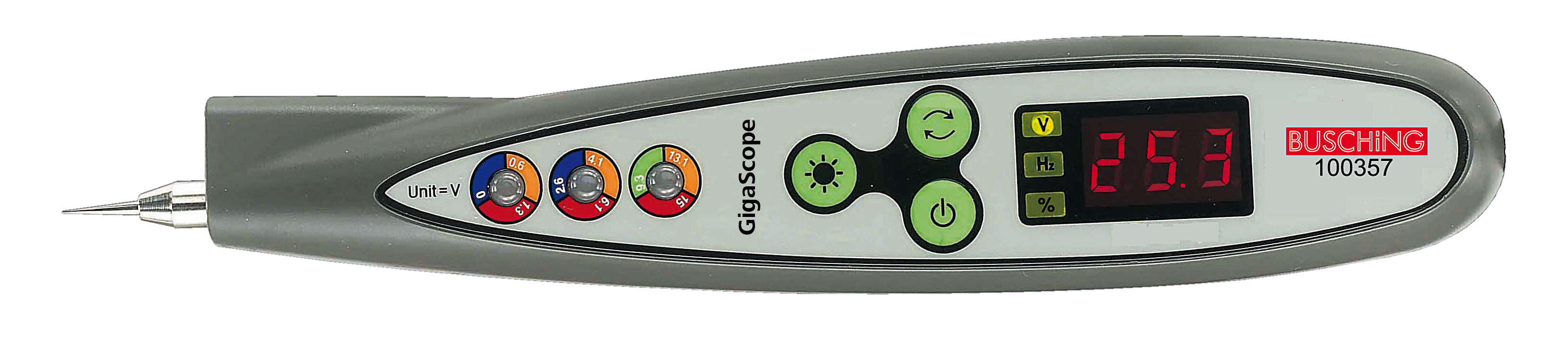

Multi-Logikprüfspitze "GigaScope"
